Digitaler Zugzielanzeiger für H0
Ein digitaler Zugzielanzeiger für deine H0-Modellbahn – vorbildgetreu wie am echten Bahnsteig und direkt von deiner Anlage aus steuerbar.
Der Anzeiger zeigt, was du von einem echten Bahnsteig kennst: Abfahrtszeit, Zugnummer, Ziel, Zwischenhalte, Verspätung und einen durchlaufenden Hinweistext. Auf Wunsch erscheint darunter auch die Wagenreihung. Deine Züge trägst du selbst ein, oder der Anzeiger holt sich den echten Fahrplan eines Bahnhofs der Deutschen Bahn oder der SBB.
Gestaltet ist er nah am Vorbild: Die Schriftarten wurden eigens an die echten Anzeiger angepasst, das Blau entspricht RAL 5022 Nachtblau, wie es an deutschen Bahnhöfen verwendet wird. Der Mast ist filigran, die Rahmen bestehen vollflächig aus Acrylglas.
Die Einrichtung erfolgt bequem über einen Browser. Du brauchst keine spezielle Software und musst nichts programmieren. Einmal mit deinem WLAN verbunden, erreichst du die Einstellungen einfach über PC, Tablet oder Smartphone.
Für einen oder zwei Gleise

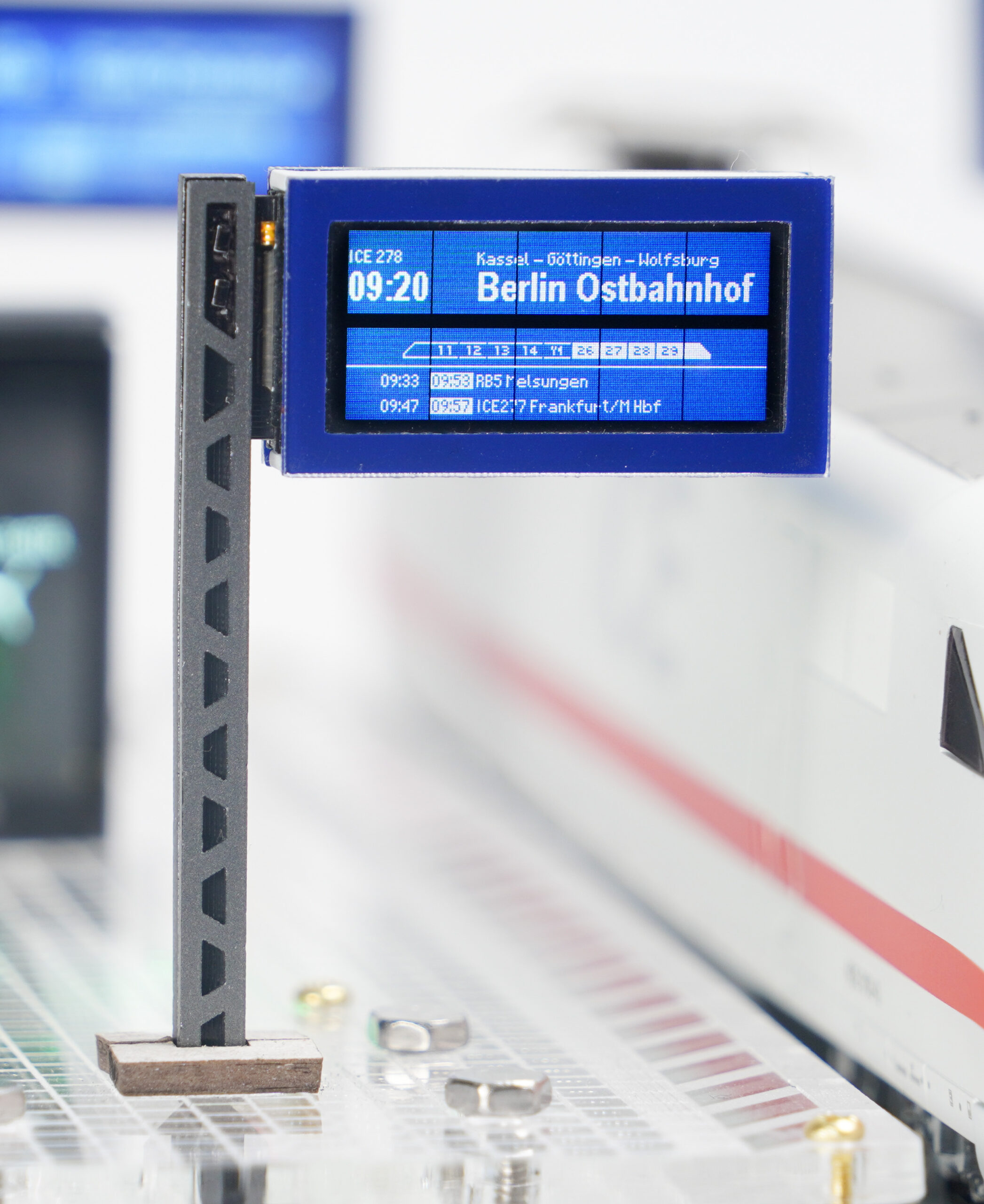

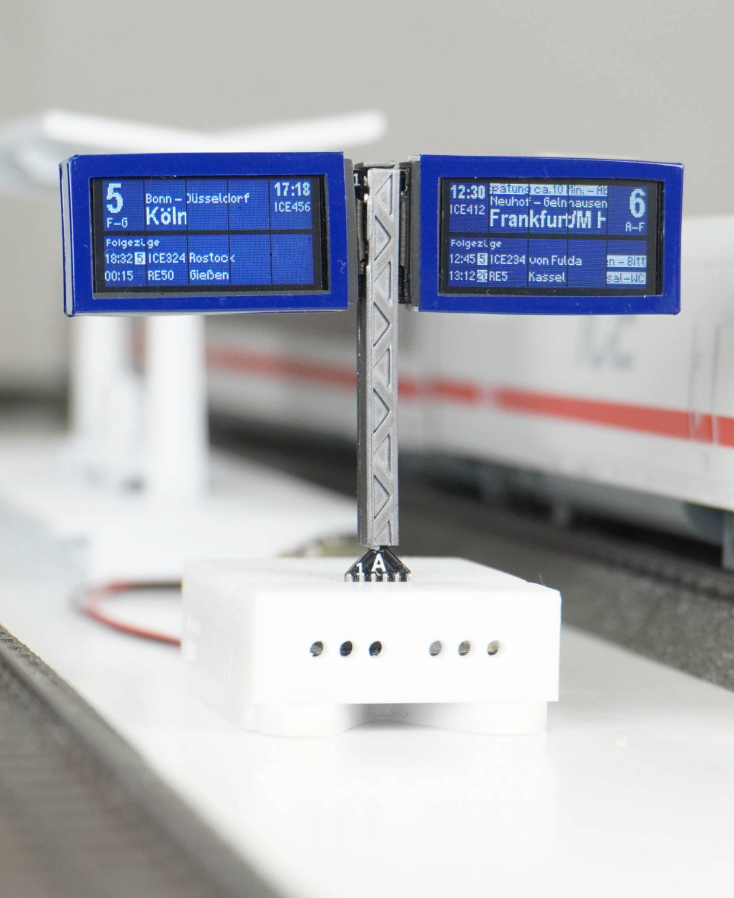

Den Zugzielanzeiger gibt es in zwei Ausführungen: für einen Außenbahnsteig mit einem Gleis und für einen Mittelbahnsteig mit zwei Gleisen. Die Ausführung für den Außenbahnsteig hat zwei Displays, eines auf der Vorder- und eines auf der Rückseite, die dasselbe Gleis anzeigen. Beim Mittelbahnsteig hat der Anzeiger zwei Arme mit je zwei Displays – jeder Arm zeigt sein eigenes Gleis, und beide Gleise lassen sich völlig unabhängig voneinander einstellen – mit eigener Zugliste, eigenen Bildern und eigener Anzeigeart.
Das kann der Zugzielanzeiger
- Realistische Abfahrtstafel: Zeit, Zugnummer, Ziel, Zwischenhalte, Verspätung und ein Lauftext für Hinweise
- Hohe Auflösung: 240 × 120 Pixel pro Display – genug für lange Zielnamen und eine gestochen scharfe Wagenstandsanzeige
- Wagenreihung: Stell die Wagenstandsanzeige per Drag & Drop in einem Editor zusammen – mit 1. und 2. Klasse, Speisewagen und Abschnittsbuchstaben
- Echte Fahrplandaten: Im Live-Betrieb zeigt der Anzeiger jede Minute die nächsten drei Abfahrten eines realen Bahnhofs der Deutschen Bahn oder der SBB – mit Verspätungen
- Eigener Fahrplan: Bis zu 100 Züge pro Gleis, automatisch nach Uhrzeit sortiert
- Hand- oder Automatikbetrieb: Zeig einen Zug so lange, bis du weiterschaltest, oder lass den Anzeiger im eingestellten Takt von selbst weiterschalten
- Eigene Taster: Schließe Taster an, um die Anzeige direkt an der Anlage weiterzuschalten
- Steuerbar per DCC: Rufe Züge aus deiner Digitalzentrale auf, wie eine Weiche oder eine Lokfunktion (DCC-Adapter als Zubehör)
- Anbindung an Steuerungsprogramme: TrainController™, iTrain und Rocrail schalten die Tafel passend zur Zugfahrt
- Andere Bahnen als Bild: Anzeigen im Stil von SBB, ÖBB, Rhätischer Bahn, NS, U-Bahn München oder als Fallblattanzeige sind bereits vorinstalliert, weitere erstellst du mit dem Online-Bildgenerator unter zza.yuv.de/i/
- Eigene Bilder: Lade eigene Grafiken im PNG-Format auf die Anzeige
- Live-Bild im Browser: Die Weboberfläche zeigt, was gerade auf dem Display steht – auch für mehrere Anzeiger auf einer Seite
- Konfiguration per Browser: Einrichtung und Änderungen über PC, Tablet oder Smartphone
- Helligkeit einstellbar: Die Hintergrundbeleuchtung lässt sich im Browser an deine Anlage anpassen (abhängig von der Firmware-Version)
- Software-Updates über WLAN: Die Firmware lässt sich direkt über das Webinterface aktualisieren
- Backup & Wiederherstellung: Die Zuglisten lassen sich sichern und später wiederherstellen
- Außen- oder Mittelbahnsteig: Für einen Außenbahnsteig mit einem Gleis (2 Displays, Vorder- und Rückseite) oder einen Mittelbahnsteig mit zwei unabhängigen Gleisen (4 Displays)
- Acrylglas-Rahmen: Die vollflächigen Rahmen aus Acrylglas sorgen für eine saubere und vorbildnahe Optik
- Getrennter Controller: Der Anzeiger wird über ein Flachbandkabel mit dem Controller verbunden – Display und Elektronik lassen sich getrennt voneinander einbauen
- Blenden für den Fuß: Sie decken das Langloch rund um den Fuß des Anzeigers ab und lassen sich passend zum Untergrund lackieren, zum Beispiel in Beton-Optik
- Montagekit inklusive: Montageprofil, Profilfixierung und Controller-Halter für eine saubere Montage auf der Anlage – Kabel und Elektronik verschwinden unter der Grundplatte
Einfach einrichten statt kompliziert programmieren
Auch wenn WLAN und Elektronik zunächst nach viel Technik klingen: Die Einrichtung ist bewusst einfach gehalten.
Controller mit Strom versorgen, Anzeiger anschließen, WLAN einrichten und anschließend die IP-Adresse des Anzeigers im Browser öffnen. Ein Druck auf den Taster am Controller zeigt die Adresse direkt auf dem Display an. Ab Werk sind bereits Beispielzüge hinterlegt, sodass du sofort etwas siehst.
Deine eigenen Züge trägst du in einer übersichtlichen Liste ein. Für die echten Fahrplandaten reicht die Nummer des gewünschten Bahnhofs; eine Tabelle mit allen deutschen Bahnhofsnummern ist in der Anleitung verlinkt.
Steuerung von der Anlage aus
Der Zugzielanzeiger lässt sich nicht nur im Browser bedienen. Über eigene Taster schaltest du ihn direkt an der Anlage weiter. Mit dem als Zubehör erhältlichen DCC-Adapter steuerst du ihn aus deiner Digitalzentrale – zum Beispiel, wenn du die Ausfahrt eines Zuges stellst.
Wird deine Anlage von TrainController™, iTrain oder Rocrail gefahren, schaltet das Programm die Tafel über ein kleines, kostenloses Hilfsprogramm passend zum Fahrplan mit. Außerdem steht eine MQTT-Schnittstelle zur Verfügung – vorrangig für Steuerungsprogramme wie Win-Digipet, aber auch für Hausautomationen wie Home Assistant.
Montage mit dem Montagekit
Im Lieferumfang ist das Montagekit enthalten. Das System besteht aus einem Montageprofil, einer Profilfixierung und einem separaten Controller-Halter. Der Anzeiger steckt im Montageprofil, das durch ein Langloch in der Grundplatte nach unten geführt und dort fixiert wird. Der Controller sitzt darunter auf seinem Halter – von oben sieht man nur den Anzeiger.
Eine mitgelieferte Anzeichenhilfe hilft dir dabei, die benötigten Bohrungen und das Langloch auf deiner Anlage zu positionieren. Für die Montage werden lediglich ein 5-mm-Holzbohrer, ein Kreuzschlitz-Schraubendreher und eine Flachfeile benötigt.
Der Anzeiger lässt sich anschließend in der Höhe verschieben. So kannst du ihn direkt auf der Grundplatte oder auf einem Bahnsteig positionieren.
Damit das Langloch am Ende nicht zu sehen ist, liegen Blenden für den Fuß bei. Sie bestehen aus zwei Teilen, werden von rechts und links um den Mast gelegt und decken die Öffnung ab. Lackiert in der Farbe deines Untergrunds – zum Beispiel in Beton-Optik für einen Bahnsteig – fügen sie sich unauffällig in die Umgebung ein.
Praktisch: Mit dem Controller-Halter lässt sich der Anzeiger zunächst auch als kleiner Ständer auf dem Schreibtisch aufbauen. So kannst du ihn in Ruhe anschließen, das WLAN einrichten und deine Züge eintragen, bevor du an deiner Anlage bohrst.
Stromversorgung
Der Zugzielanzeiger wird standardmäßig über USB-C mit Strom versorgt. Ein Netzteil und USB-C-Kabel sind nicht im Lieferumfang enthalten.

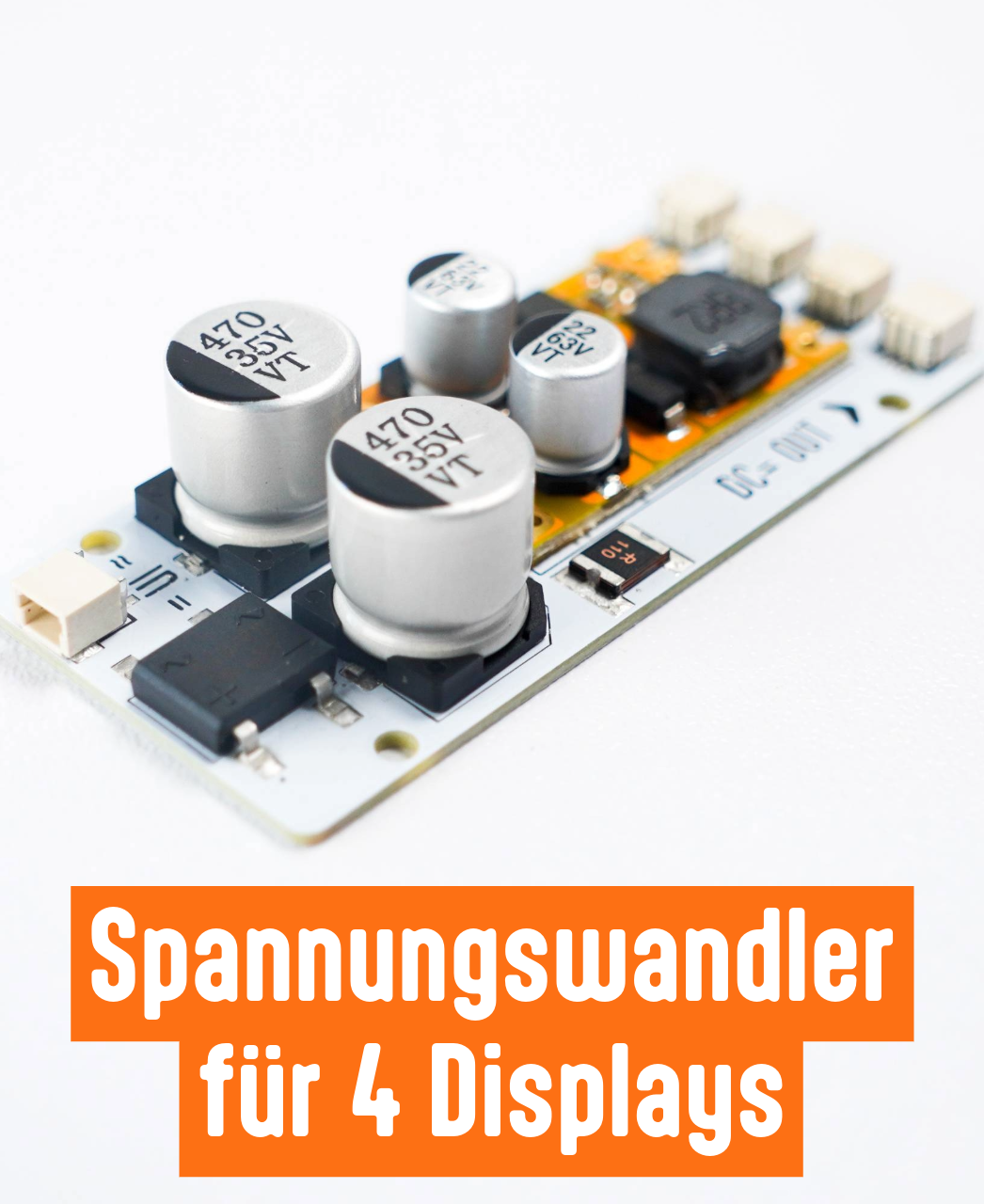

Alternativ kannst du den Controller über einen als Zubehör erhältlichen Spannungswandler aus deiner Anlage versorgen, zum Beispiel über einen geeigneten Modellbahn-Trafo.
Lieferumfang
- Anzeiger (Außenbahnsteig: 2 Displays / Mittelbahnsteig: 4 Displays)
- Controller
- Flachbandkabel
- Kabel zum Anschluss eigener Taster
- Blenden für den Fuß zum Selbstlackieren
- Montagekit (Montageprofil, Profilfixierung, Controller-Halter, Anzeichenhilfe, Befestigungsmaterial)
Technische Daten
- Maßstab: H0
- Displaygröße: 1,05″ (240 × 120 Pixel)
- Außenbahnsteig: 2 Displays (Vorder- und Rückseite), 1 Gleis
- Mittelbahnsteig: 4 Displays, 2 unabhängige Gleise
- Farbe: RAL 5022 Nachtblau
- Rahmen aus Acrylglas
- Blenden für den Fuß zum Selbstlackieren (Abdeckung des Langlochs)
- WLAN-Anbindung
- Konfiguration über Webbrowser
- Echte Fahrplandaten (Deutsche Bahn, SBB) und eigener Fahrplan
- Bis zu 100 Züge pro Gleis
- Wagenreihung
- Steuerung über Taster, DCC (Adapter optional), Steuerungsprogramme und MQTT
- Eigene Bilder möglich
- Getrennter Controller
- Montagekit im Lieferumfang
- USB-C-Stromversorgung
- Optionaler Betrieb über Spannungswandler
- Maße Außenbahnsteig (B × H × T): 36,2 mm × ca. 54 mm × 6,3 mm
- Maße Mittelbahnsteig (B × H × T): 68,6 mm × ca. 54 mm × 6,3 mm
Hersteller
Modellbahn Displays – Christoph Ketzler
Am Steinbruch 1, 36145 Hofbieber
christoph@ketzler.de
www.modellbahn-displays.de
Sicherheitshinweise
- Kein Spielzeug
- Nur für trockene Innenräume
- Verwendung nur mit geeigneter Stromversorgung
- Nicht geeignet für Personen unter 14 Jahren
